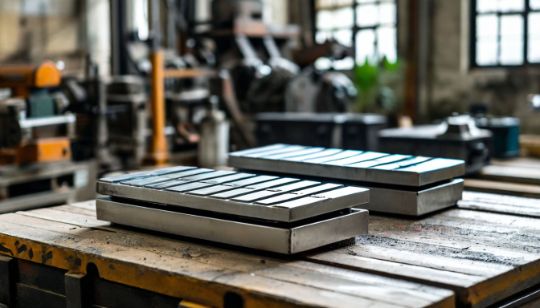

МАГНИТНЫЕ ПЛИТЫ
Магнитные плиты «Свободный сокол» предназначены для надежной фиксации стальных и чугунных заготовок, деталей и сборочных элементов при обработке на станках. Конструкция и механизм действия плит упрощают подготовку к обработке, обеспечивают устойчивое удержание заготовки, сокращают время переналадки и повышают точность выполнения операций. Плиты применяются в машиностроении, металлообработке и на производственных участках, где критичны стабильность закрепления, удобство работы и повторяемость результата.
| Наименование | Размер, мм | Вес, кг | |
| 7208-0001 | 100x250 | 9 | |
| 7208-0103 | 125x250 | 15 | |
| 7208-0003 | 125x400 | 18 | |
| 7208-0109 | 200x400 | 50 | |
| 7208-0011 | 200x630 | 60 | |
| 7208-0117 | 320x630 | 110 | |
| 7208-0017 | 320x800 | 135 | |
| 7208-0019 | 320x1000 | 200 | |
| 7208-0117М | 300x630 | 100 | |
| Синусная 2С 7208-0003 | 125x400 | 45 | |
| Синусная 1С 7208-0109 | 200x400 | 100 | |
| Синусная 1С | 200x630 | 110 | |
| 7208-0010 | 200x450/500 | 45 | |
| 7208-0012 | 200x560/630 | 60 |
* выполнены согласно требованиям ГОСТ 16528-87 «Плиты прямоугольные магнитные»

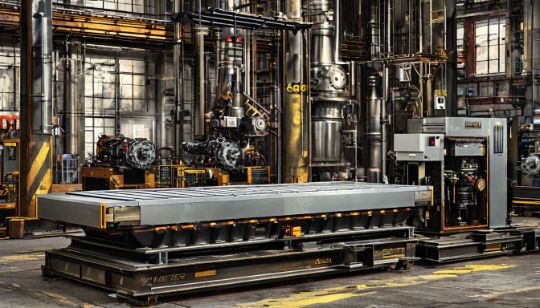

ЭЛЕКТРОМАГНИТНЫЕ ПЛИТЫ
Применение электромагнитных плит производства «Свободный сокол» обеспечивает высокую точность обработки деталей в пределах заданных чертежных допусков. При этом достигается стабильная повторяемость результатов. Отсутствие механических зажимов исключает деформацию, а различные по удельной силе притяжения исполнения и возможность плавной регулировки усилий прижима обеспечивают технологическую гибкость в работе.
| Наименование | Размер, мм | Аналог | Вес, кг | |
| 7208-0064 | 320x800 | Исп. 1 (аналог ЗЛ722В-1600.827.000 ) | 200 | |
| 7208-0068М | 400x800 | Исп. 1 (аналог ЗЛ723В-1600.827.000 ) | 250 | |
| 7208-0066 | 320x1250 | Исп. 1 (аналог ЗЛ722В.827.000 ) | 320 | |
| 7208-0069 | 400x1250 | Исп. 1 (аналог ЗЛ723ВФ2И.828.000 ) | 380 | |
| 7208-0070 | 400x1600 | Исп. 1 | 490 | |
| 7208-0053М | 125x280/350 | Исп. 2 (аналог ЭП-11Г ) | 25 | |
| 7208-0060 | 200x560/630 | Исп. 2 (аналог ЭП-21Г ) | 75 | |
| 7208-0064 | 320x710/800 | Исп. 2 (аналог ЭП-31Г ) | 200 | |
| 7208-0065 | 320x900/1000 | Исп. 2 (аналог ЭП-32Г ) | 200 | |
| Синусная 1С | 300x630 | |||
| 200x450 | мелкополюсная | |||
| 200x600 | ||||
| 325x1000 | ||||
| 600x1000 | ||||
| 400x1800 | ||||
| 7208-0079 | 630x2000 | Исп. 1 (аналог ЗД725.861.000) | 1092 | |
| 7208-0070М | 400x2000 | Исп. 1 (аналог ЗБ724.94.000) | 750 | |
| 7108-0059 | Ø 500мм | 175 | ||
| 7108-0061 | Ø 800мм | Исп. 1 (аналог ЗД756.862.000) | 500 | |
| 7108-0062 | Ø 1000мм | Исп. 1 (аналогЗП756Л.862.000) | 750 |
* выполнены согласно требованиям ГОСТ 30273-98 «Плиты круглые и прямоугольные электромагнитные»
Sed feugiat porttitor nunc, non dignissim ipsum vestibulum in. Donec in blandit dolor. Vivamus a fringilla lorem, vel faucibus ante. Nunc ullamcorper, justo a iaculis elementum, enim orci viverra eros, fringilla porttitor lorem eros vel.
Sed feugiat porttitor nunc, non dignissim ipsum vestibulum in. Donec in blandit dolor. Vivamus a fringilla lorem, vel faucibus ante. Nunc ullamcorper, justo a iaculis elementum, enim orci viverra eros, fringilla porttitor lorem eros vel.
МАГНИТНЫЕ ПАТРОНЫ
Оптимальное решение для закрепления заготовок из ферромагнитных материалов на вращающихся узлах металлорежущих станков. Обработка выполняется с высокоточным центрированием и равномерным распределением магнитного поля по всей площади контакта. В каталоге «Свободный сокол» представлены магнитные патроны диаметром от 125 до 400 мм, устойчивые к вибрации и предназначенные для точения и шлифования ответственных деталей в машиностроении, инструментальном производстве и других видов металлообработки.
| Наименование | Размер, мм | Вес, кг | |
| 7108-0003 | Ø 125 | 6 | |
| 7108-0005 | Ø 160 | 10 | |
| 7108-0006 | Ø 200 | 14 | |
| 7108-0007 | Ø 250 | 30 | |
| 7108-0008 | Ø 315 | 55 | |
| 7108-0010 | Ø 400 | 74 |
* выполнены согласно требованиям ГОСТ 24568-81 «Патроны магнитные»
РЕМОНТ И МОДЕРНИЗАЦИЯ
Осуществляются следующие виды работ: замена наполнителя (включая свинцовый), перемотка и замена катушек, восстановление полюсов и удаление влаги, механическая реставрация (шлифовка), электротехнический ремонт. Проводим все виды диагностики и испытаний, включая измерение удельной силы притяжения и равномерности распределения магнитного поля.
